WPAK51系列压力传感器
-
- 产品描述
-
WPAK51系列压力传感器采用设计先进、应用广泛的MEMS硅压力传感器，该传感器结合了先进的微机械加工技术，采用更新的CMOS信号调理电路，可以输出准确的、高精度的数字信号。其低成本，高性能的特点，大大的满足OEM客户严格的要求。WPAK51经过完全校准和温度补偿后，可实现在补偿范围内的总误差带（TEB）小于3%FSS。此外，传感器更后以二进制形式输出共14位，可选择I2C和SPI两种方式。该系列的产品有：

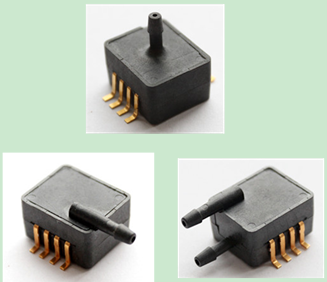

型号 供电电压 封装 压力端口 压力类型 WPAK511 3.3V SOP8 倒钩接头 差压 WPAK512 3.3V SOP8 倒钩接头 表压 WPAK513 5V SOP8 倒钩接头 差压 WPAK514 5V SOP8 倒钩接头 表压
- 传感器特点
-
微压传感器差压、表压形式SOP8封装工作温度范围-20℃～100℃
- 主要应用
-
呼吸机睡眠仪智能化医疗病床
技术指标
| 参数 | 外界条件 | 更小值 | 典型值 | 更大值 | 单位 | 备注 |
| 供电电压 | TA = 25 °C | 2.7 | 5 | 5.5 | V | |
| 输出分辨率 | — | 14 | Bit | |||
| -Rated时输出 | TA = 25 °C | 1245 | 1638 | 2031 | Counts | |
| 0Pa时输出 | TA = 25 °C | 7799 | 8192 | 8585 | Counts | |
| +Rated时输出 | TA = 25 °C | 14352 | 14745 | 15138 | Counts | |
| 总误差 | 0~85℃ | ±3 | %FSS | |||
| 灵敏度 | TA = 25 °C | 13.11 | Counts/Pa | |||
| 校准温度 | — | 0 | 85 | ℃ | ||
| 工作温度 | — | -20 | 100 | ℃ | ||
| 贮存温度 | — | -40 | +125 | ℃ | ||
| 湿度 | TA = 25°C | 95 | %RH | 非冷凝情况下 | ||
| 静电等级 | HBM | -4 | +4 | kv | EN 61000-4-2 | |
| 过载压力 | 30 | kPa | ||||
| 爆破压力 | 50 | kPa | ||||
| 机械振动 | 15 g，扫频10 Hz to 2000 Hz to10Hz | |||||
| 机械冲击 | 20 g，18 ms | |||||
| 焊接温度 | 峰值温度265℃，9s | |||||
