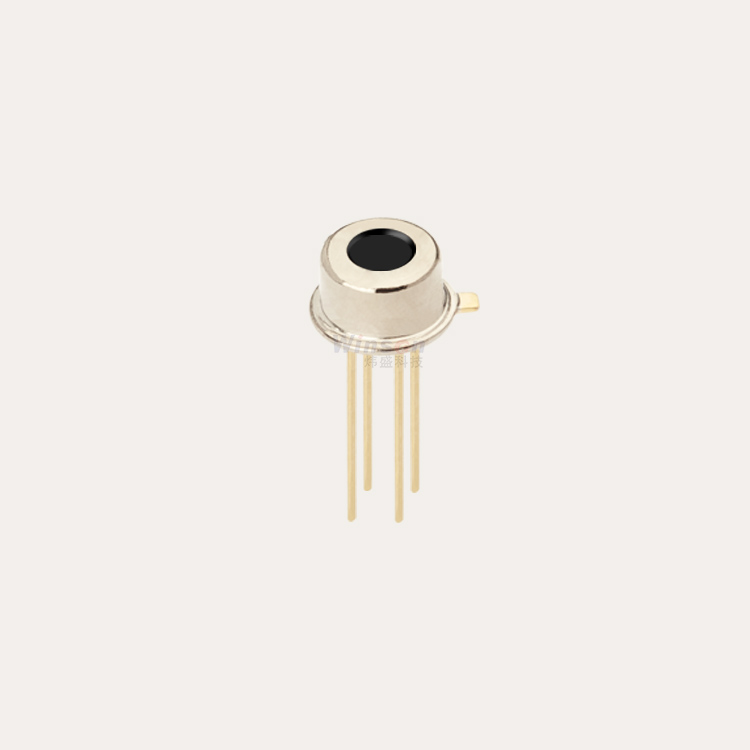

MRT114 热电堆温度传感器
-
-
产品描述 -
MRT114 是一款基于 MEMS 技术的热电堆温度传感器。传感器由热电堆 MEMS 芯片, 5-14um 红外带通滤波片, 作为环境温度补偿的 NTC 热敏电阻以及小型化的 TO46 管壳封装组成。
- 传感器特点
-
非接触表面温度测量
集成 5-14um 红外滤波片的 TO 管壳封装
采用 NTC 热敏电阻作为环境温度补偿
高灵敏度
快速的响应时间
宽的工作范围：-40℃ +120℃
- 主要应用
-
非接触人体红外测温计
微波炉
自动化感应设备
空气调节系统(HVAC)
家用电器
表 1 热电堆参数
| 参数 | 规格 | 单位 | 测试条件 | ||
| 更小 | 典型 | 更大 | |||
| 芯片尺寸 | 1.85X1.85 | mm2 | |||
| 有效面积 | 0.7X0.7 | mm2 | |||
| 响应率 | 60 | V/W | 黑体温度=500K,1HZ,室温=25℃ | ||
| 探测率 | 1.21E+08 | cm·Hz1/2/W | 黑体温度=500K,1HZ,室温=25℃ | ||
| 噪声等效功率 | 0.59 | nW·Hz1/2 | 黑体温度=500K,1HZ,室温=25℃ | ||
| 电压响应 | 29 | V·mm2/W | 黑体温度=500K,1HZ,室温=25℃ | ||
| 热电堆电阻 | 65 | 75 | 85 | k | 室温=25℃ |
| 热电堆温度系数 | 0.1 | %/℃ | |||
| 噪声电压 | 33 | 35 | 37 | nV/Hz1/2 | 室温=25℃ |
| 时间常数 | 25 | ms | |||
| 视场角(FOV) | 104 | ° | 50%信号响应下的角度 | ||
| 工作温度 | -40~120 | ℃ | |||
| 存储温度 | -40~120 | ℃ | |||
| NTC 热敏电阻(环境温度补偿) | |||||
| NTC 电阻值 | 100 | k | +3%偏差, 室温=25℃ | ||
| NTC 温度系数(B) | 3950 | K | ±1% 偏差, 在 25/50℃下定义 | ||
表 2 NTC 温度与电阻值对应表
| Temp.(℃) | Rmin(kΩ) | Rnor(kΩ) | Rmax(kΩ) | Temp.(℃) | Rmin(kΩ) | Rnor(kΩ) | Rmax(kΩ) |
| -40 | 3073.524 | 3281.143 | 3499.634 | 40 | 51.289 | 53.21 | 55.153 |
| -30 | 1641.042 | 1740.827 | 1845.017 | 50 | 34.45 | 35.882 | 37.339 |
| -20 | 912.905 | 962.695 | 1014.286 | 60 | 23.667 | 24.742 | 25.843 |
| -10 | 523.454 | 548.911 | 575.088 | 70 | 16.573 | 17.388 | 18.225 |
| 0 | 311.198 | 324.623 | 338.322 | 80 | 11.812 | 12.433 | 13.076 |
| 10 | 191.227 | 198.497 | 205.858 | 90 | 8.547 | 9.025 | 9.522 |
| 20 | 120.848 | 124.863 | 128.895 | 100 | 6.275 | 6.647 | 7.034 |
| 25 | 97 | 100 | 103 | 110 | 4.669 | 4.961 | 5.265 |
| 30 | 77.989 | 80.575 | 83.171 | 120 | 3.518 | 3.748 | 3.989 |
表 3 引脚命名和描述
| Pin | Function | Description |
| 1 | NTC 接地脚 | 环境温度补偿电阻 NTC 负极且接地 |
| 2 | 热电堆负极 | 输出电压负极 |
| 3 | NTC 正极 | 环境温度补偿电阻 NTC 正极 |
| 4 | 热电堆正极 |
输出电压正极 |
